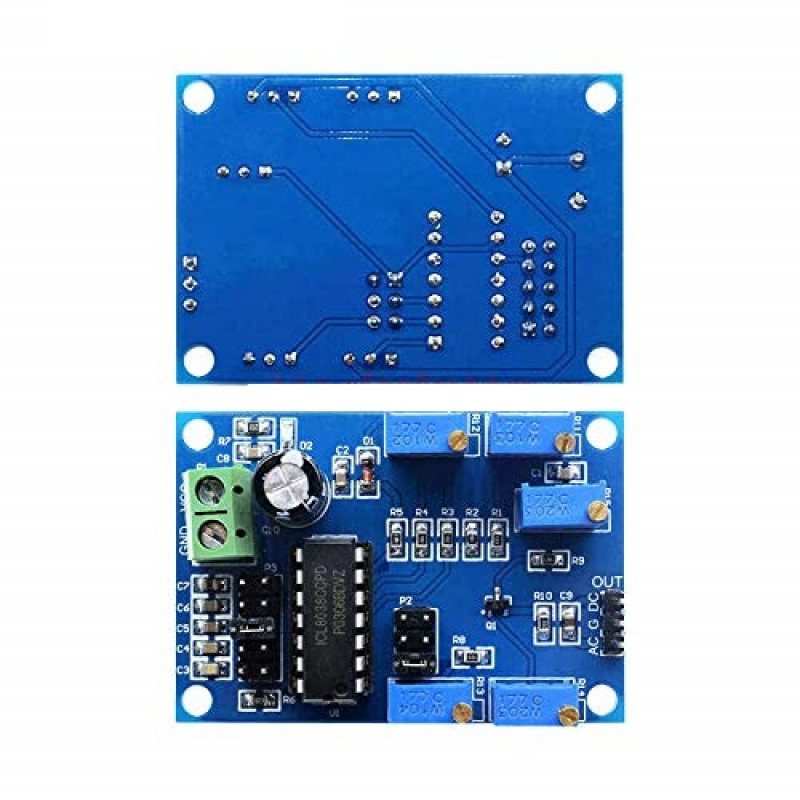

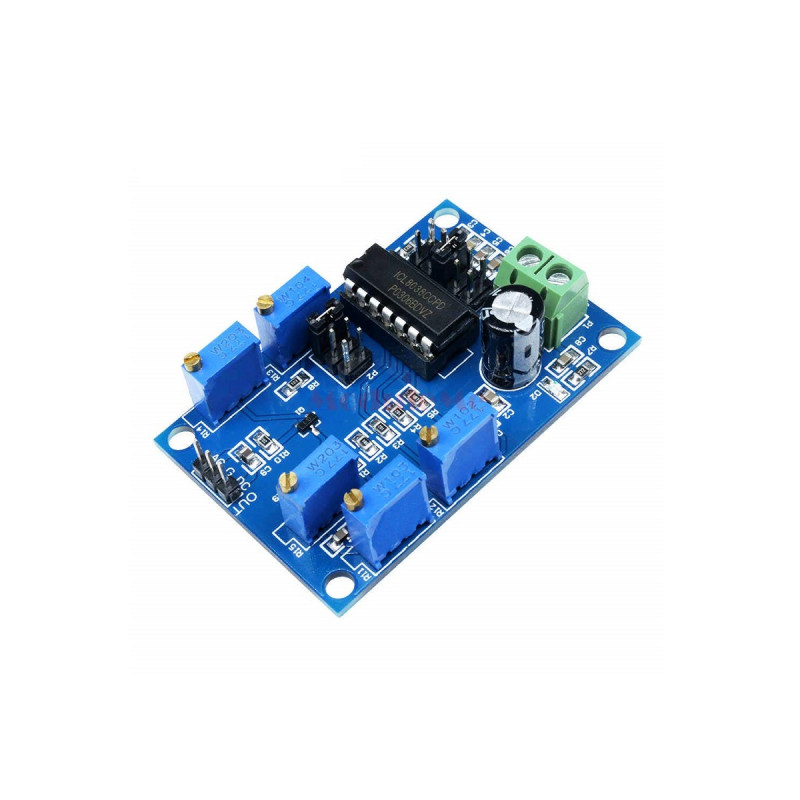

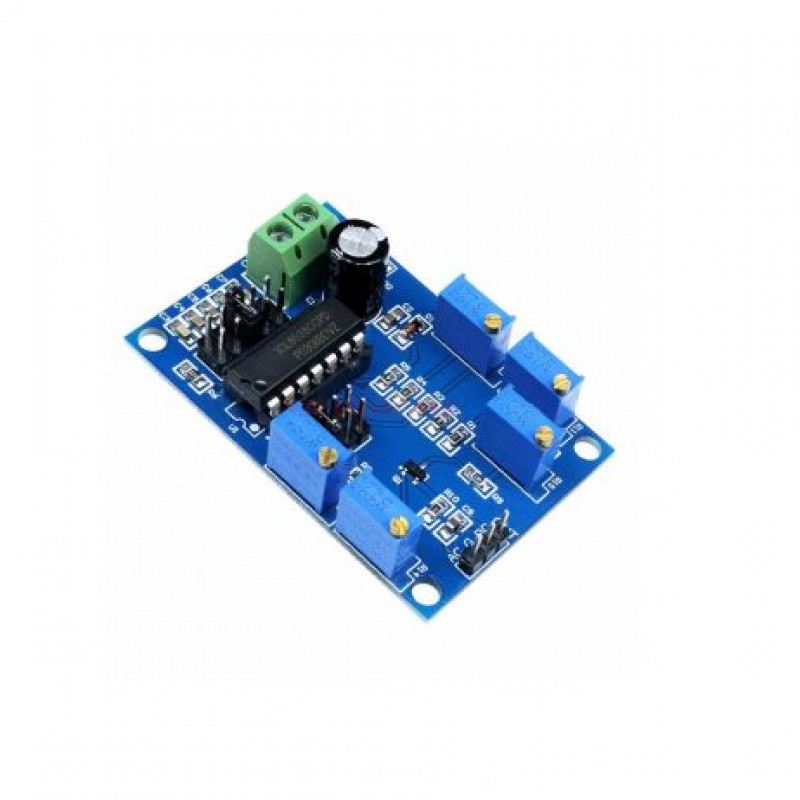

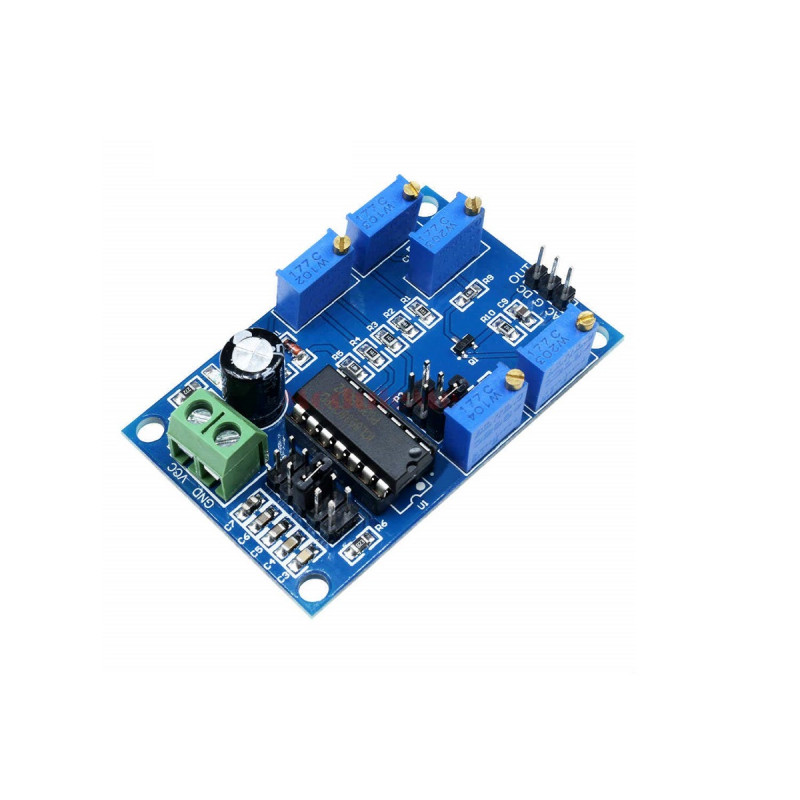

The LC ICL8038 module is designed for common frequency ranges. It is adjustable from 5 gears and generates low-distortion triangular waves, square and sine waves from 10Hz to 450KHz. A sine wave can be used for test signals, drive signals, carrier frequency signals, etc; a square wave can be used for switching signals, trigger signals, etc; the triangular wave is mainly used for scanning signals.

Function:

  1. VCC, GND: working voltage
  2. AC: with DC bias output
  3. G: ground
  4. DC: pure signal output
  5. R11: Frequency adjustment
  6. R12: Square wave duty cycle adjustment
  7. R13: Sine wave linear adjustment
  8. R14: Amplitude adjustment
  9. R15: Square wave linear adjustment
  10. Jumper P2: select different wave-forms(triangular, square or sine waves)
  11. Jumper P3: select different frequency ranges
    10Hz-450Hz,90Hz-1.5KHz,940Hz-15KHz,6KHz-120KHz,20KHz-450KHz

Features:

  1. The LC ICL8038 module is designed for common frequency ranges.
  2. It is adjustable from 5 gears and generates low-distortion triangular waves, square and sine waves from 0Hz to 450KHz.
  3. Sine waves can be used for test signals, drive signals, carrier frequency signals, etc.
  4. A square wave can be used for switching signals, trigger signals, etc; the triangular wave is mainly used for scanning signals.
  5. Portable design, easy to operate.

Package Includes :

1 x ICL8038 12V to 15V Signal Generator 10Hz-450KHz Module


Brand/Manufacturer Generic
Country Of Origin China
Packer / Importer Address Constflick Technologies Limited, Building No 13 and 14, 3rd Floor, 2nd Main, Siddaiah Road, Bangalore, Karnataka - 560027 India.
MRP Rs. 400.02 (Inclusive of all Taxes)
Write a review
Please login or register to review

* Product Images are shown for illustrative purposes only and may differ from actual product.

ICL8038 12V to 15V Signal Generator 10Hz-450KHz Module

  • Product Code: EC-7901
  • Availability: Out Of Stock
  • Rs.222.00
  • (Excluding 18% GST)
